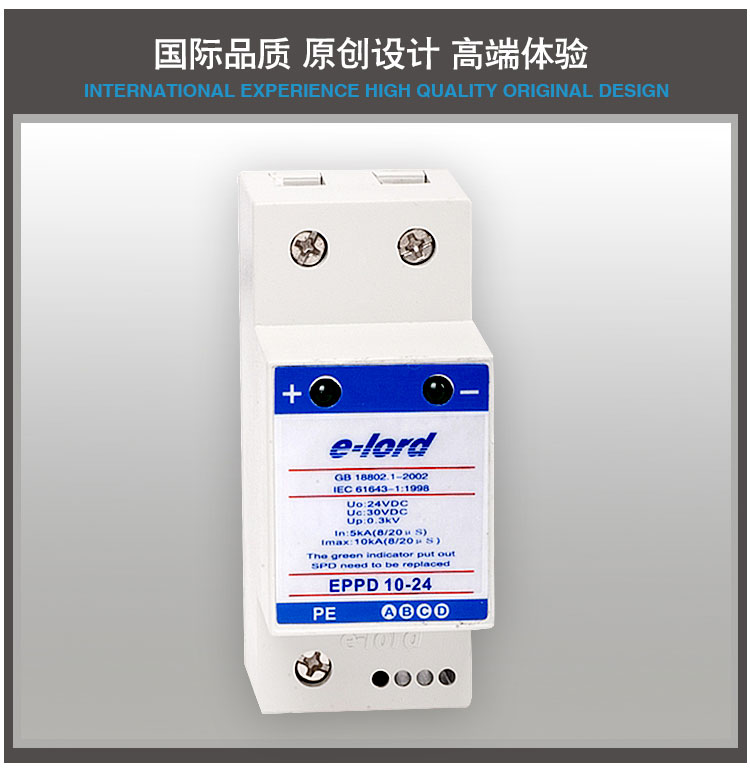

EPPD系列低壓直流型電源浪涌保護器
EPPD系列低壓直流型電源SPD是單體電源防雷模塊，防止感應過電壓或操作過電壓對低壓交流用電設備的損壞。
| 產品型號 | EPPD10-24 |
| 最大持續運行電壓Uc | 30VDC |
| SPD實驗類別 | T2 |
| 標稱放電電流In | 5KA |
| 最大放電電流In | 10KA |
| 保護水平Up | 0.3KV |
| 適用電網 | 24VDC |
| 外形尺寸 | 38mmx88mmx74mm |

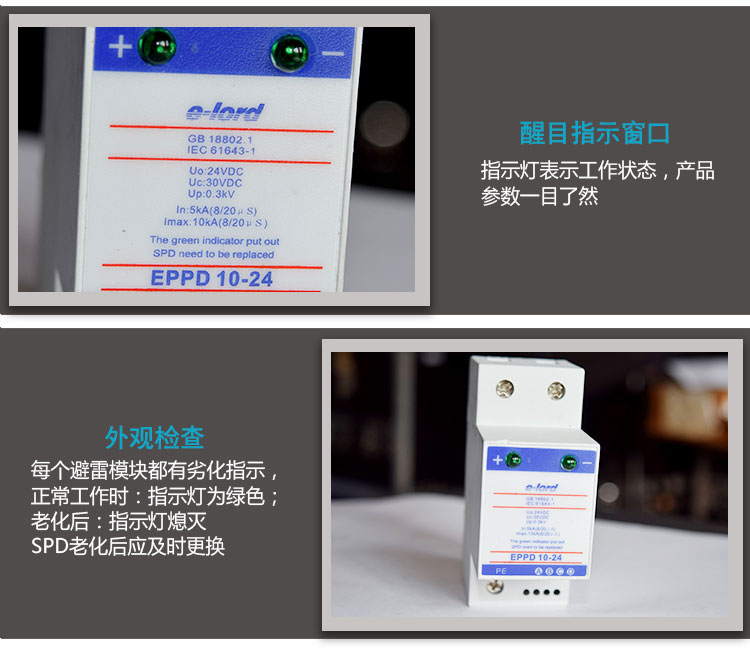

| 功能特點 | 指示燈可視警告、老化熱脫扣和短路過流脫扣、熱備份、35mm標準導軌安裝 |

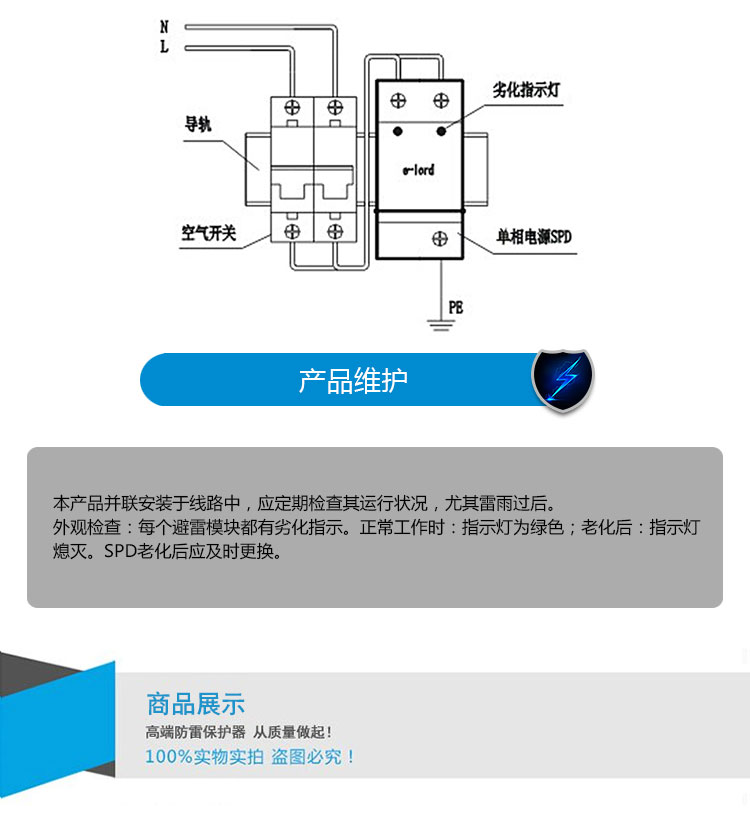

SPD與設備的接線方式
| 安裝使用條件 | 安裝注意事項 |
1． 已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁 （條）上進行接地電阻的測定，電阻應符合相關規范要求。 （或滿足國家、部級標準）。 2． 配電柜中應留有安裝避雷器的空間， 注：L為電源相線；N為電源零線；PE為地線。 | 應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態； 不要在雷雨天安裝。 |
